HSR25BM THK滑块 THK导轨 日本滑块导轨

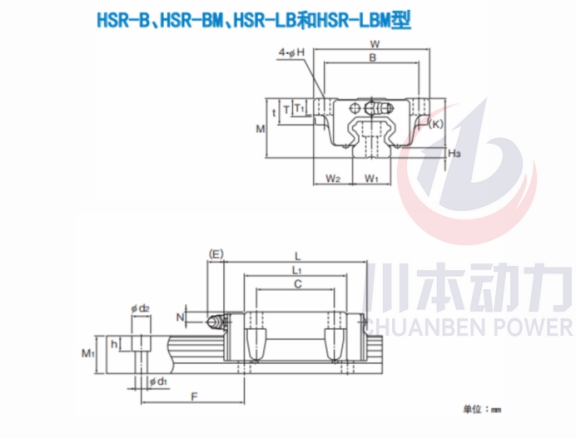

外形尺寸

高度M

36

mm

宽度W

70

mm

长度L

83.1

mm

LM滑块尺寸

B

57

mm

C

45

mm

H

7

mm

L1

59.5

mm

t

16

mm

T

11

mm

T1

10

mm

K

30.5

mm

N

6

mm

E

12

mm

油嘴

B-M6F

mm

H3

H3

5.5

mm



LM导轨尺寸

宽度W1±0.05

23

mm

W2

23.5

mm

高度M1

22

mm

孔距F

60

mm

d1*d2*h

7*11*9

mm

长度*Max

2020

mm

基本动额定载荷

C

27.6

kN

基本静额定载荷

C0

36.4

kN

静态容许力矩

MA单滑块

0.324

kN-m

MA双滑块

1.8

kN-m

MB单滑块

0.324

kN-m

MB双滑块

1.8

kN-m

MC单滑块

0.366

kN-m

重量

LM滑块

0.59

kg

LM轨道

3.3

kg/m
